Bộ Dụng Cụ Cách Điện KTC ZTB311VB: Tiêu Chuẩn An Toàn 1000V Cho Xe EV/HV

Trong xu thế điện hóa phương tiện giao thông, việc tiếp xúc và làm việc trực tiếp với hệ thống pin cao áp trên xe Hybrid (HV) và xe thuần điện (EV) đặt ra những thách thức cực kỳ lớn về an toàn lao động. Một sơ suất nhỏ như để rơi một đầu khẩu kim loại vào khoang pin hay dùng dụng cụ không cách điện có thể dẫn đến hiện tượng đoản mạch phóng điện tầm cỡ nghìn vôn, đe dọa trực tiếp đến tính mạng của kỹ thuật viên.

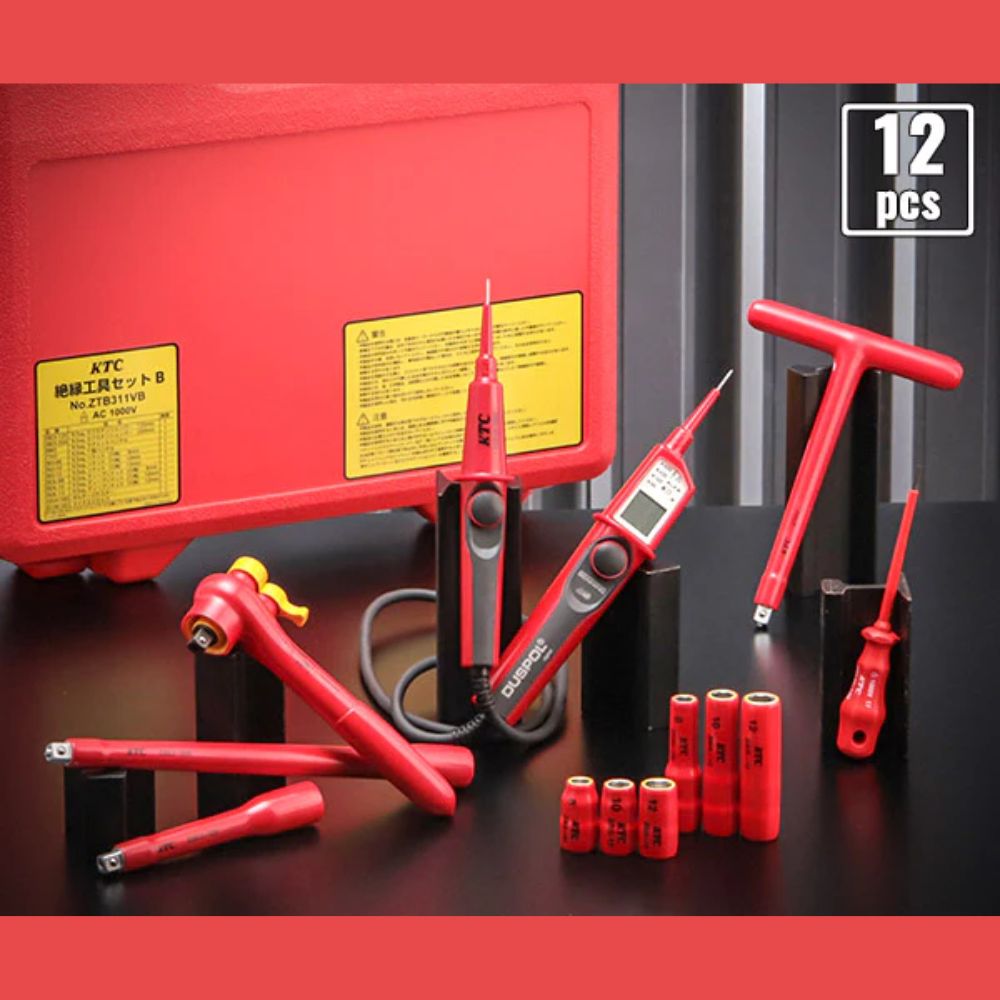

Để giải quyết triệt để rủi ro này và chuẩn hóa quy trình dịch vụ chuyên nghiệp, hãng sản xuất dụng cụ danh tiếng KTC Nhật Bản đã thiết kế Bộ dụng cụ cách điện 3/8″ KTC ZTB311VB (Bộ B – 12 món). Đây là bộ giải pháp đồng bộ, được tính toán và tuyển chọn nghiêm ngặt dựa trên thực tế thao tác của các kỹ sư xe điện hàng đầu.

📞 KẾT NỐI ĐẠI LÝ ỦY QUYỀN VÀ TRƯỞNG PHÒNG KINH DOANH (24/7): Hotline/Zalo: 0941 022 220 để thietbigarage.com.vn báo giá bộ dụng cụ cách điện KTC ZTB311VB chính hãng tốt nhất thị trường kèm đầy đủ CO/CQ từ Nhật Bản.

Bảng Cấu Cấu Tạo Chi Tiết Bộ Dụng Cụ KTC ZTB311VB (12 Món)

Mỗi chi tiết trong bộ dụng cụ đều được KTC lựa chọn tỉ mỉ nhằm tối ưu hóa cho các công việc liên quan đến hệ truyền động điện và pin cao áp:

3 Điểm Cộng Đắt Giá Về Thiết Kế Và An Toàn Của KTC ZTB311VB

Bộ sản phẩm sở hữu những giải pháp thiết kế vượt trội giúp nâng tầm an toàn lao động lên mức tối đa:

1. Triết lý quản lý dụng cụ “姿置き” (S姿 – Đặt theo hình dáng)

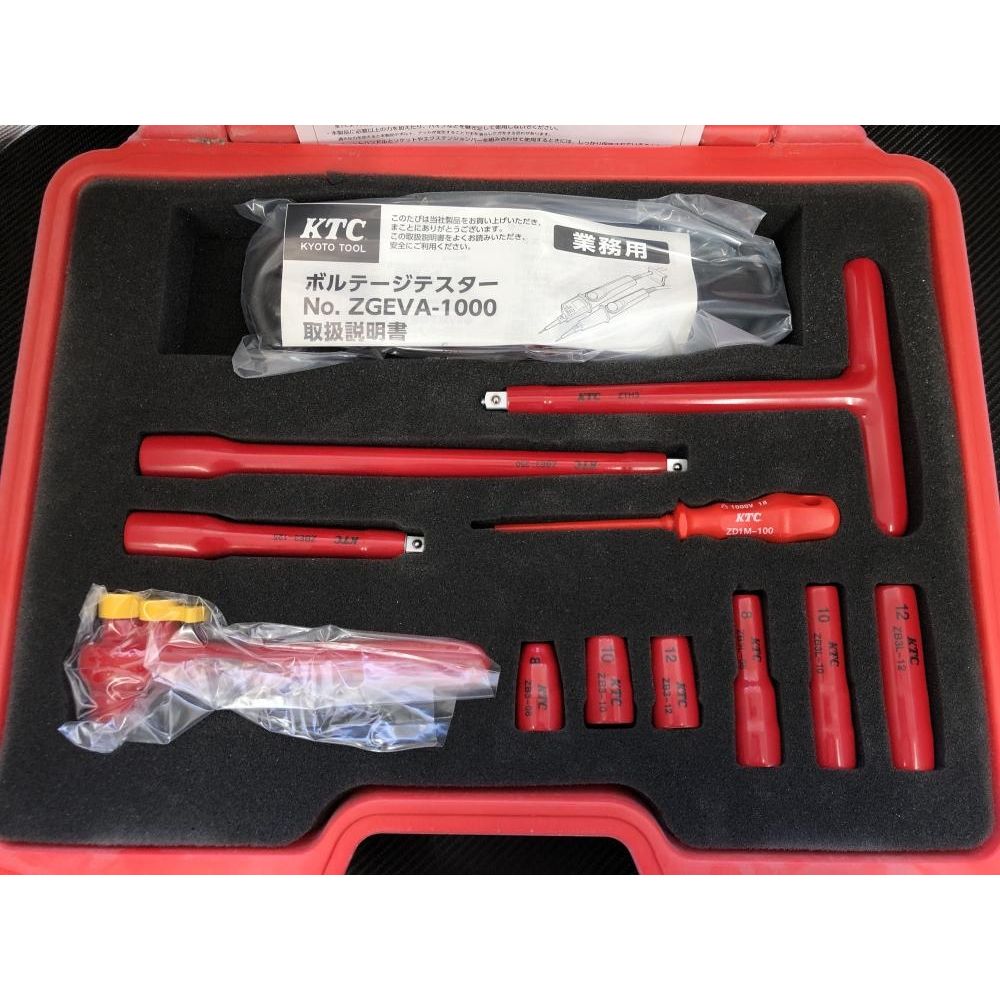

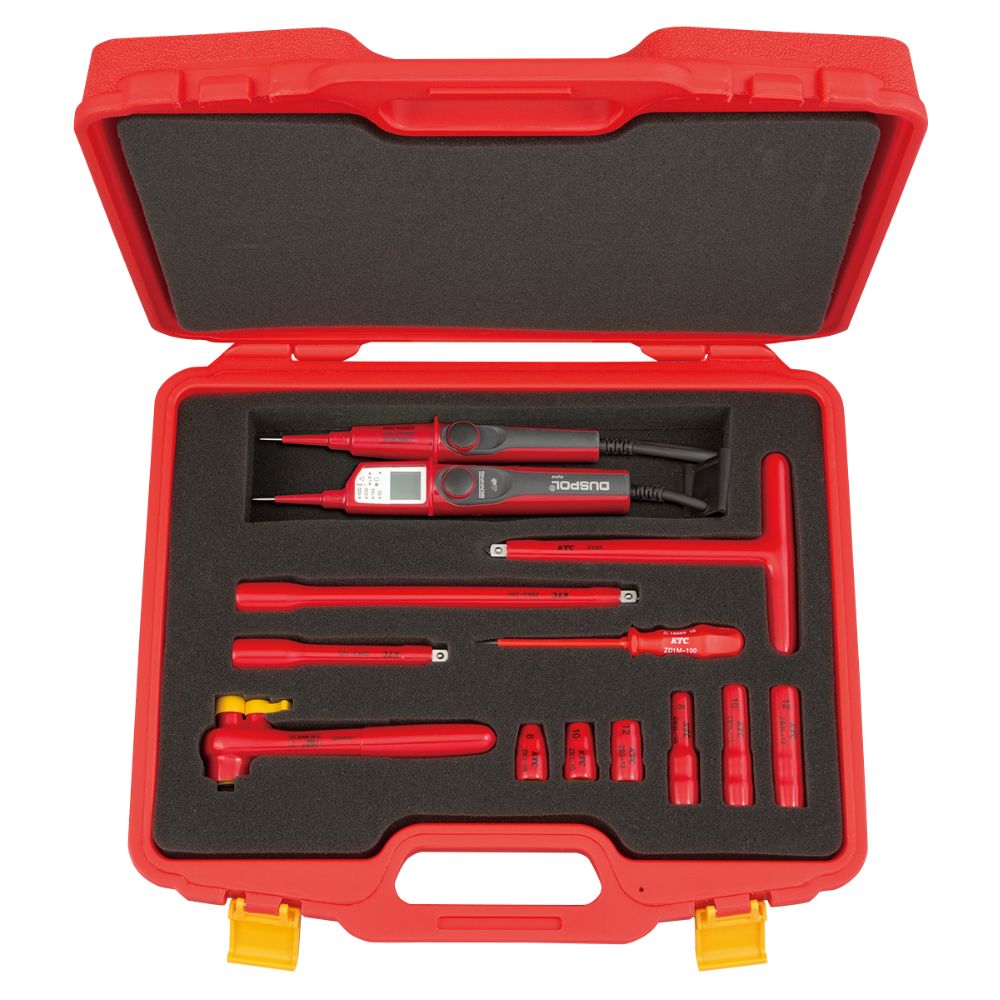

Một trong những lỗi nghiêm trọng nhất trong quy trình lắp ráp và bảo trì xe điện là việc bỏ quên dụng cụ bên trong khoang pin sau khi đóng nắp bảo vệ. Để giải quyết triệt để vấn đề này, KTC trang bị khay định hình chuyên dụng ZEKT-12A được đặt gọn gàng trong hộp nhựa màu đỏ nổi bật.

Khay được cắt CNC chính xác theo biên dạng của từng món đồ. Theo triết lý “姿置き” (Shigata-oki) của người Nhật, kỹ thuật viên chỉ cần liếc mắt qua khay là biết ngay dụng cụ nào đang bị thiếu trên hiện trường. Điều này đảm bảo tính kỷ luật tuyệt đối và ngăn chặn hoàn toàn nguy cơ bỏ quên dị vật trong khay pin.

2. Cơ chế khóa Union bằng vít khóa chống rơi (落下防止ねじ)

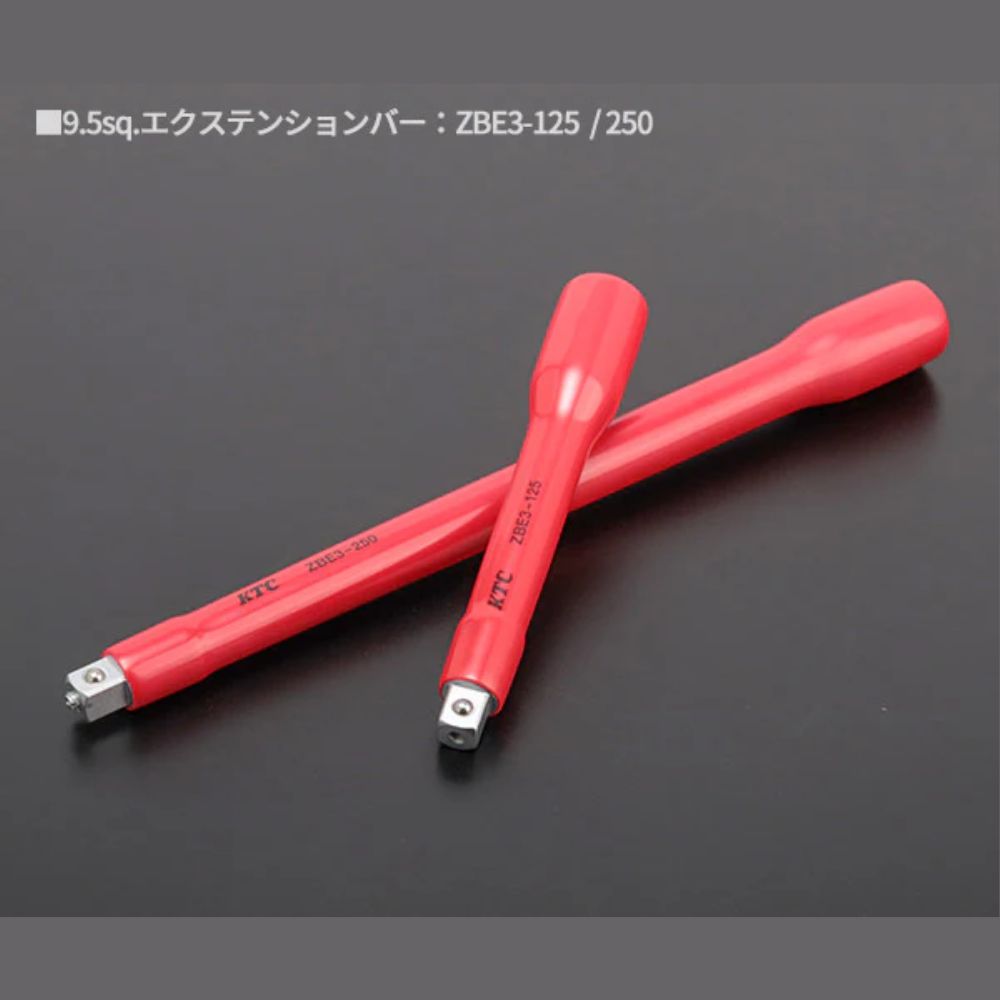

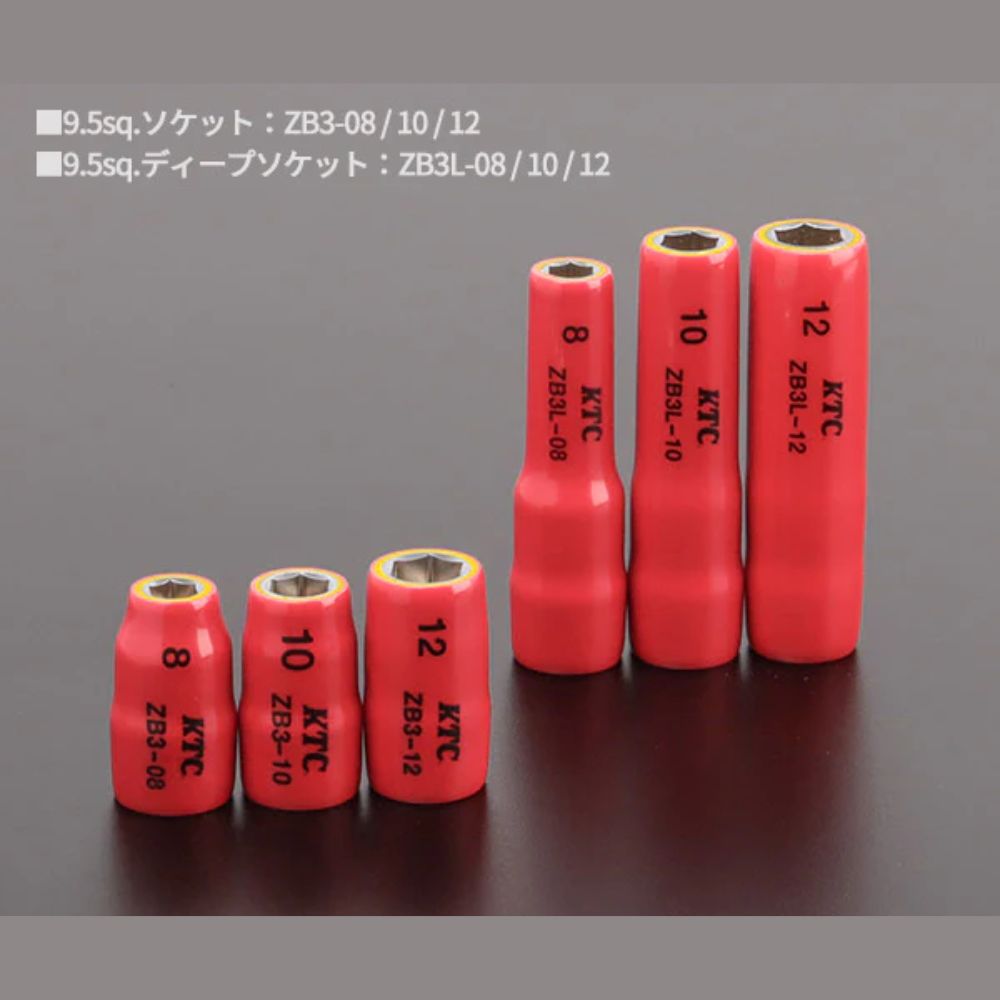

Khi thao tác trong không gian sâu của module pin cao áp, việc đầu khẩu bị tuột khỏi thanh nối và rơi tự do là cực kỳ nguy hiểm. Với cơ chế vít khóa chống rơi tích hợp trên các đầu khẩu và phụ kiện nối dài cách điện của KTC, đầu khẩu được khóa chặt cơ học bằng ren xoay chủ động. Đầu tuýp chỉ có thể tháo ra khi người dùng chủ động nới vít khóa. Thiết kế này loại bỏ hoàn toàn khả năng rơi rớt đầu khẩu vào các mạch điện hở đang có điện áp.

3. Lớp nhựa bảo vệ hai màu cảnh báo hao mòn thông minh

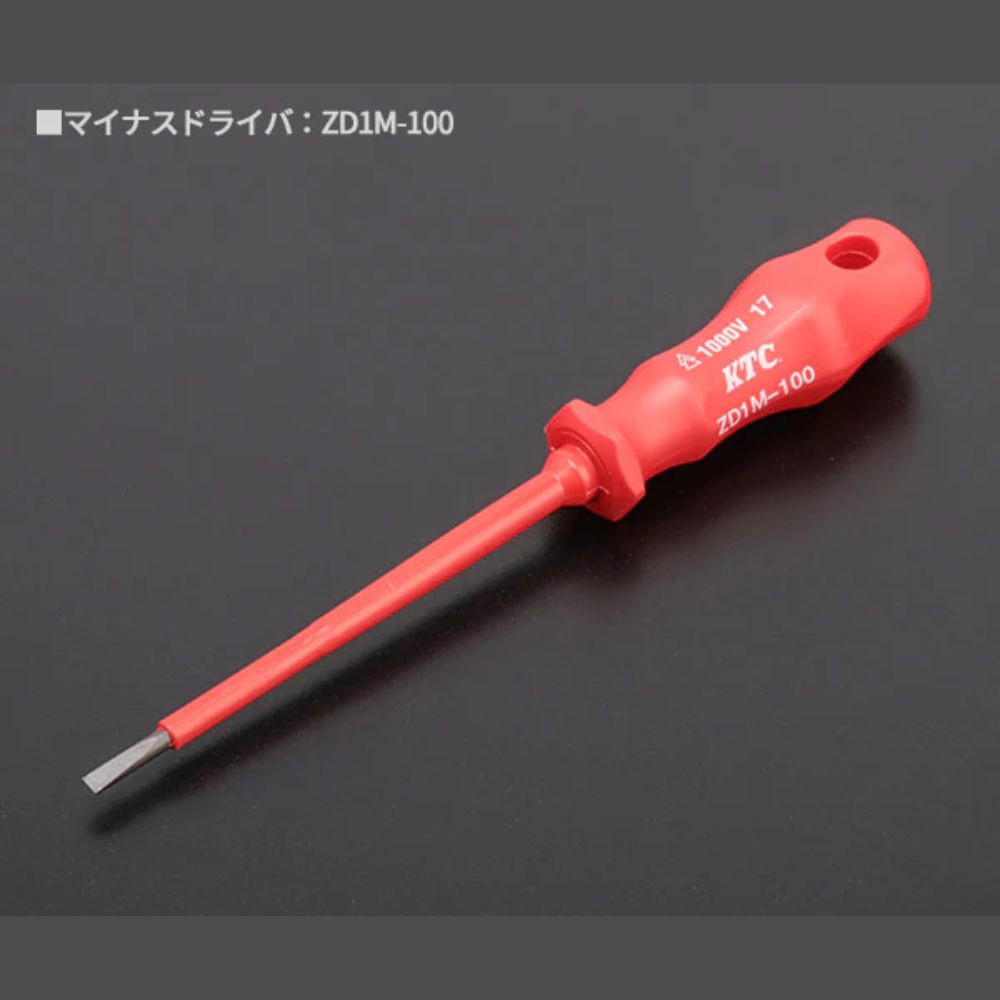

Toàn bộ dụng cụ cầm tay trong bộ (trừ bút thử điện) đều được bọc lớp polymer cách điện hai lớp màu tương phản:

• Lớp ngoài: Màu đỏ đặc trưng của dòng cách điện KTC.

• Lớp trong: Màu vàng cảnh báo.

Nếu trong quá trình làm việc, dụng cụ bị mài mòn, nứt vỡ hoặc trầy xước sâu lộ ra lớp màu vàng bên dưới, đây là chỉ thị trực quan bắt buộc kỹ thuật viên phải ngừng sử dụng thiết bị ngay lập tức vì hàng rào cách điện 1000V đã bị suy giảm nghiêm trọng.

Quy Trình 4 Bước Vận Hành An Toàn Hiện Trường Với KTC ZTB311VB

Để đảm bảo an toàn tuyệt đối khi làm việc với hệ thống điện cao áp, mọi kỹ thuật viên bắt buộc phải tuân thủ nghiêm ngặt quy trình vận hành chuẩn hãng sau đây:

• Bước 1: Trang bị bảo hộ cá nhân (PPE): Trước khi chạm vào bất kỳ thiết bị nào, kỹ thuật viên bắt buộc phải đeo găng tay cách điện và mang giày cách điện đã được kiểm định chất lượng định kỳ. Bộ dụng cụ KTC ZTB311VB là lá chắn bảo vệ thứ hai, không thay thế cho trang bị bảo hộ cá nhân.

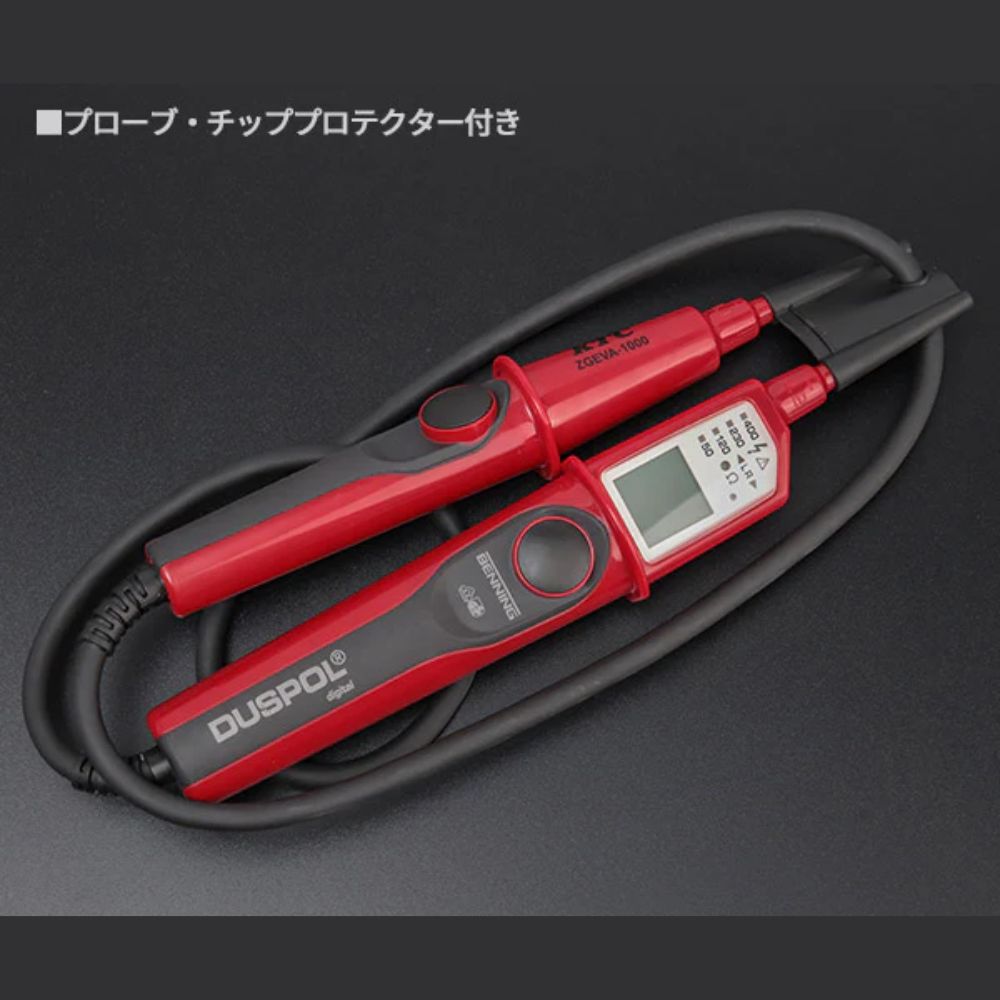

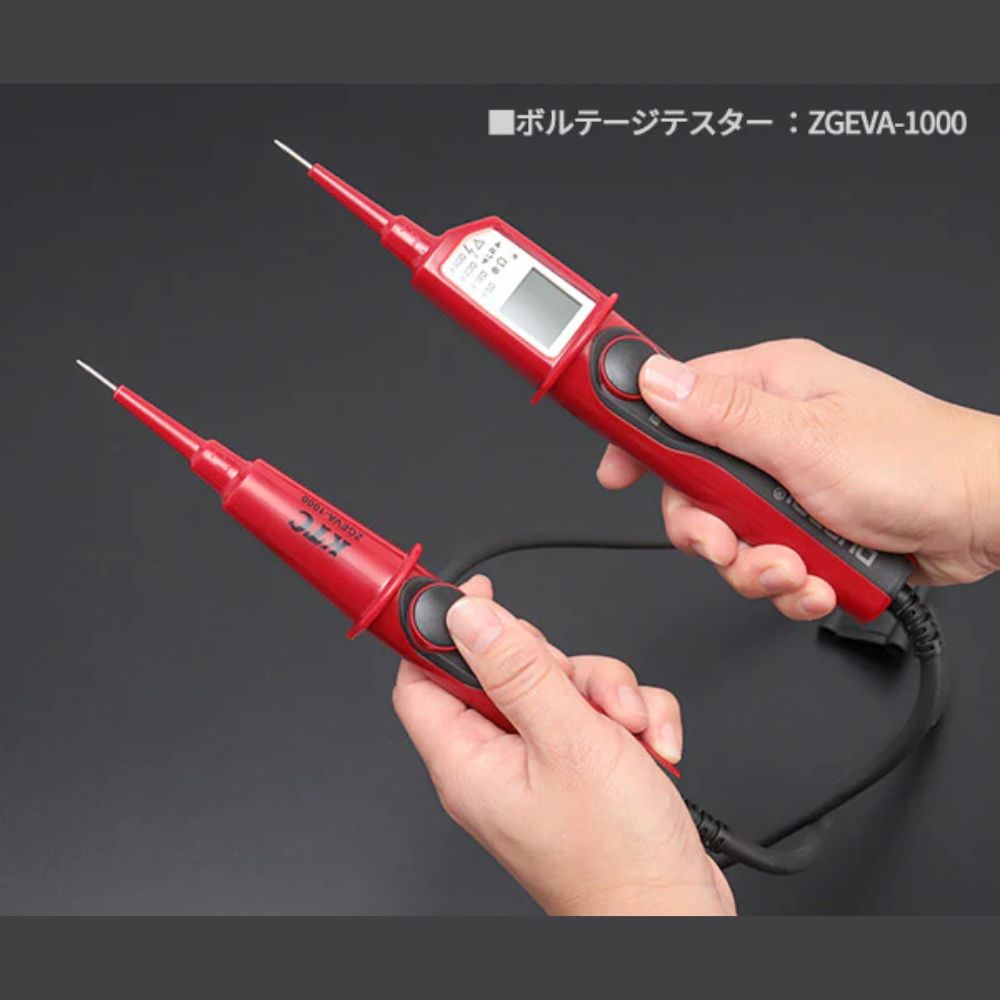

• Bước 2: Đo kiểm chứng thực trạng thái 0V: Sử dụng bút thử điện ZGEVA-1000 đi kèm trong bộ để đo trực tiếp vào các cực nguồn nhằm xác nhận chắc chắn điện áp đã được ngắt hoàn toàn (trạng thái 0V) trước khi đưa các công cụ cơ khí vào tháo lắp.

• Bước 3: Thao tác siết mở đồng bộ cách điện: Chỉ sử dụng các chi tiết có trong bộ dụng cụ cách điện ZTB311VB để làm việc. Tuyệt đối không kết hợp đầu khẩu cách điện của bộ này với cần vặn kim loại thông thường hoặc ngược lại. Sự kết hợp lai tạp sẽ phá vỡ liên kết cách điện liên tục và có thể gây phóng điện qua các khoảng hở.

• Bước 4: Vệ sinh và cất giữ đúng cách: Sau khi hoàn thành công việc, lau sạch các vết dầu mỡ bám trên lớp vỏ cách điện bằng khăn khô mịn. Sắp xếp đầy đủ 12 món vào đúng vị trí khay định hình trong hộp nhựa đỏ để kiểm kê số lượng trước khi đóng hộp cất giữ.

Những Lưu Ý Quan Trọng Về Bảo Trì Dòng Cách Điện KTC

• Sản phẩm không hỗ trợ sửa chữa (修理対象外品): KTC quy định toàn bộ các dụng cụ bọc cách điện trong bộ ZTB311VB nằm ngoài danh mục nhận sửa chữa của hãng. Lý do là vì bất kỳ tác động can thiệp cơ học nào sau khi xuất xưởng cũng có thể làm tổn hại tính toàn vẹn của lớp bọc polymer đúc chân không. Điều này nhằm bảo vệ an toàn tối đa cho người dùng. Nếu một chi tiết bị hư hỏng vỏ hoặc mẻ cơ cấu, giải pháp duy nhất là thay mới chi tiết đó.

• Hạn chế tiếp xúc hóa chất mạnh: Tránh để lớp bọc nhựa đỏ tiếp xúc với các dung môi hữu cơ mạnh, axit hoặc xăng dầu trong thời gian dài vì chúng có thể làm biến tính lớp polymer bọc ngoài, dẫn đến giòn nứt vỏ cách điện.

Hệ Thống Câu Hỏi Thường Gặp (FAQ)

Câu hỏi 1: Bộ dụng cụ cách điện KTC ZTB311VB có thể chịu được điện áp tối đa là bao nhiêu?

Chuyên gia trả lời: Bộ sản phẩm đáp ứng tiêu chuẩn quốc tế IEC 60900 khắt khe nhất dành cho dụng cụ làm việc dưới điện áp. Thiết bị đảm bảo an toàn tuyệt đối khi kỹ thuật viên thao tác trực tiếp trên dòng điện xoay chiều AC lên đến 1.000V và dòng điện một chiều DC lên đến 1.500V. Do hệ thống pin trên các dòng xe EV hiện nay thường hoạt động ở mức 400V đến 800V DC, bộ dụng cụ này hoàn toàn đáp ứng vượt trội hệ số an toàn cần thiết cho mọi dòng xe điện thế hệ mới.

Câu hỏi 2: Tại sao tôi không được tự ý dùng đầu khẩu cách điện trong bộ này kết hợp với súng siết ốc bằng khí nén hoặc pin?

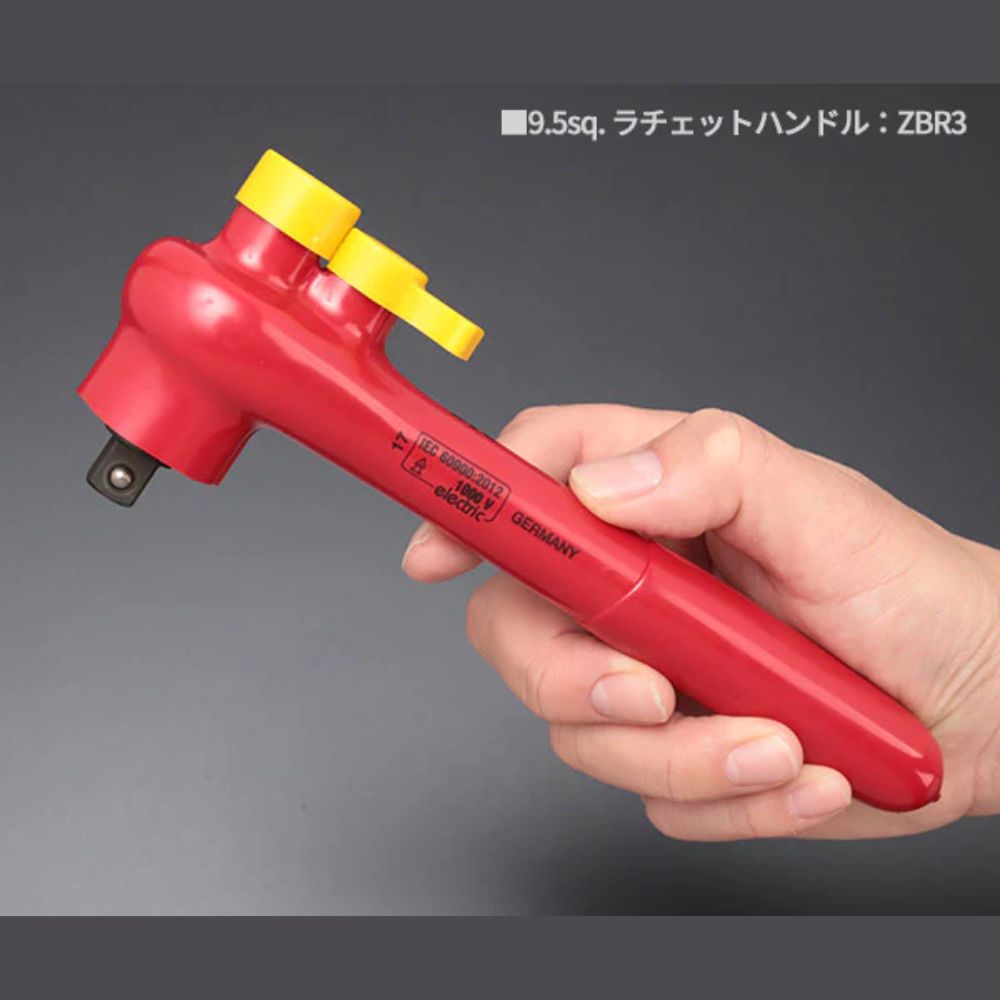

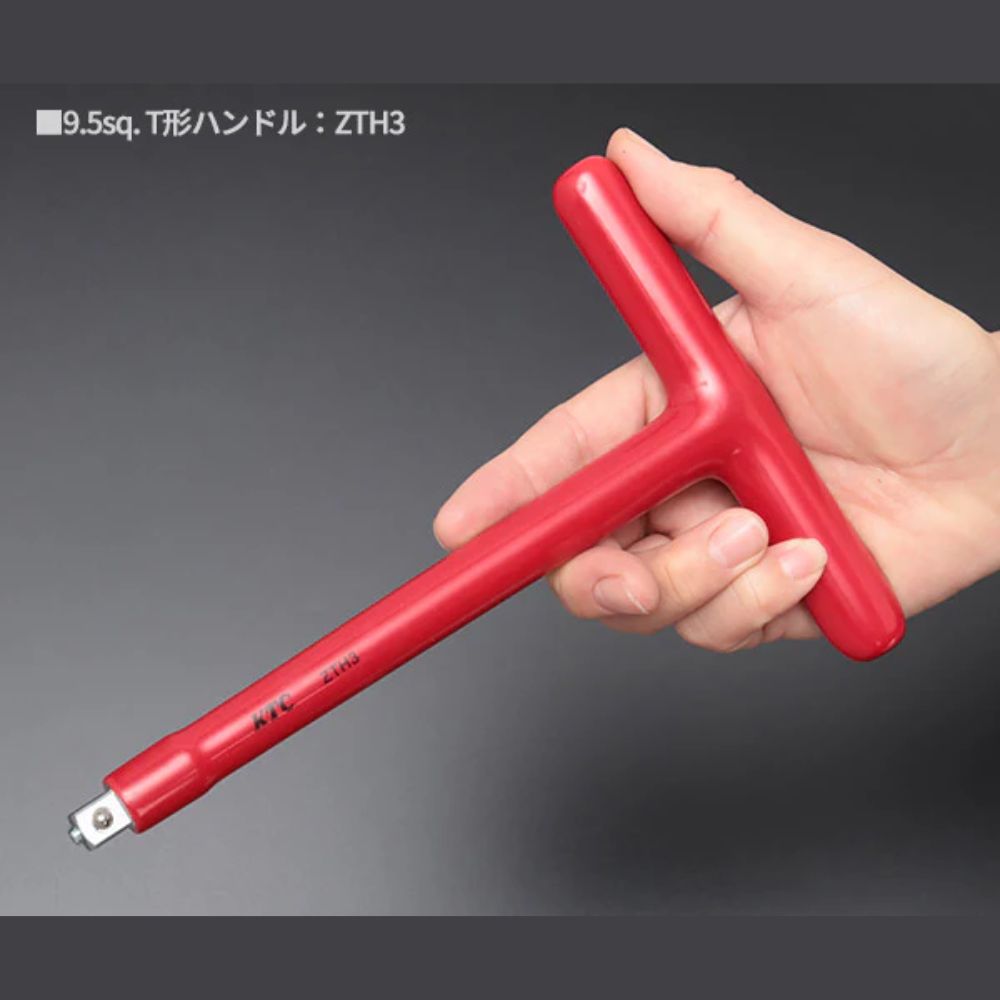

Chuyên gia trả lời: Các đầu khẩu cách điện hệ 3/8″ trong bộ ZTB311VB được thiết kế chuyên biệt cho việc siết bằng lực tay thủ công thông qua cần tự động ZBR3 hoặc tay vặn chữ T ZTH3. Lực đập búa (impact) cực mạnh và tần suất cao từ súng siết ốc bằng pin hoặc khí nén sẽ nhanh chóng làm rạn nứt, biến dạng hoặc làm bong tróc lớp nhựa bọc cách điện bên ngoài đầu khẩu. Điều này làm mất hoàn toàn khả năng cách điện an toàn của đầu khẩu. Vì vậy, chỉ thao tác thủ công bằng tay với các phụ kiện đi kèm trong bộ để bảo vệ độ bền thiết bị và an toàn của chính mình.
